Echoszarada

Mirosław Kowalski

Klinika Wad Wrodzonych Serca, Instytut Kardiologii w Warszawie-Aninie

Kardiologia po Dyplomie 2012; 11 (3): 65-66

Mężczyzna, lat 30. Jakie patologie można rozpoznać na rycinach?

Medium 11

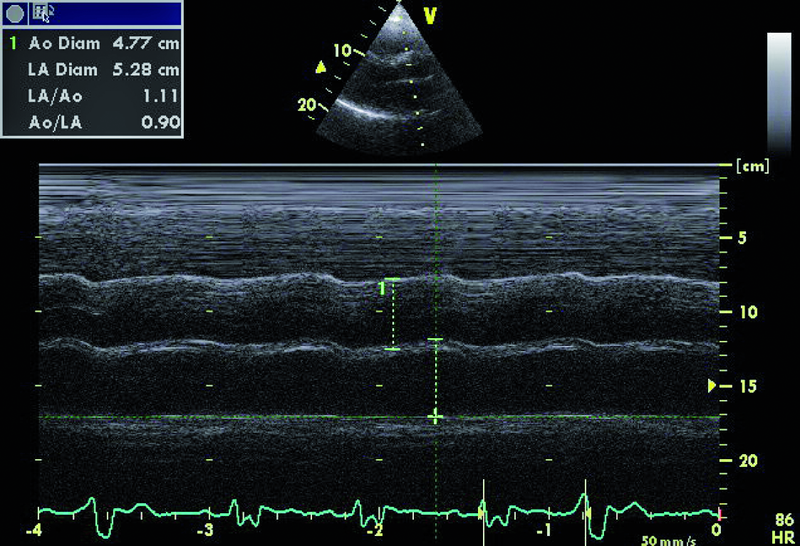

Rycina 1. Tryb M-mode. Projekcja przymostkowa w osi długiej.

Medium 21

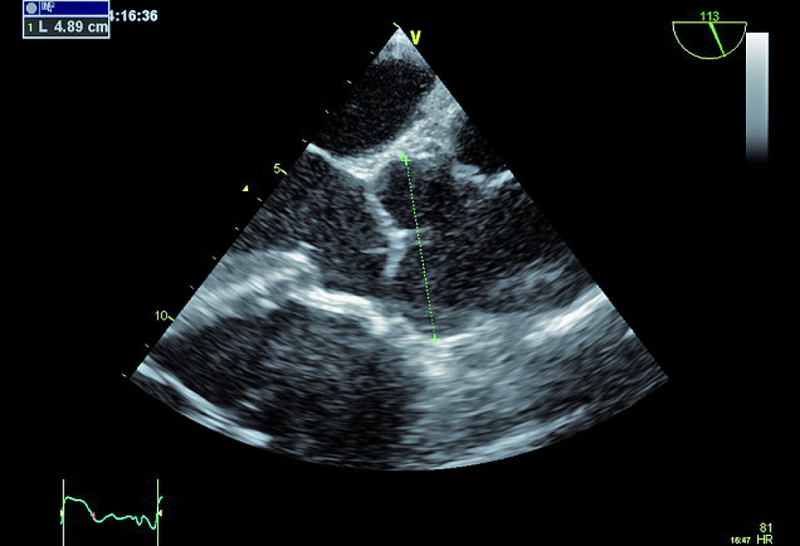

Rycina 2. Tryb 2D. Projekcja przezprzełykowa górna w osi długiej aorty.

Medium 31

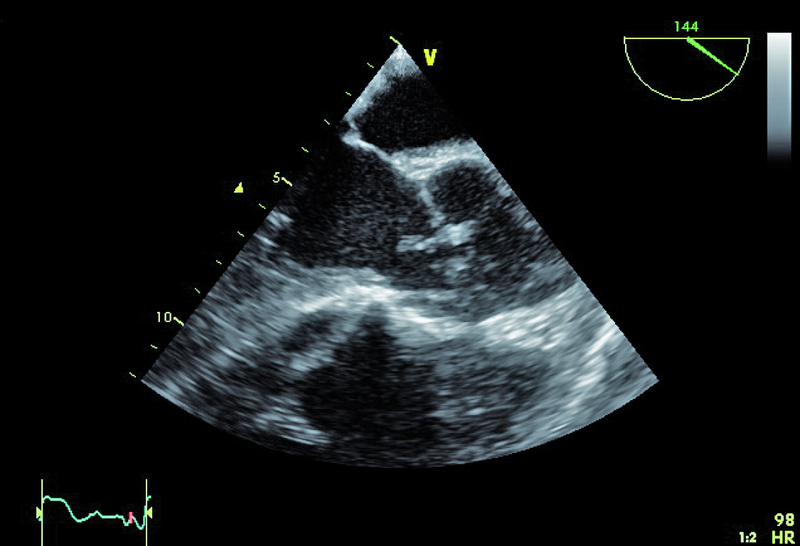

Rycina 3. Tryb 2D. Projekcja przezprzełykowa górna w osi długiej aorty.

Medium 41

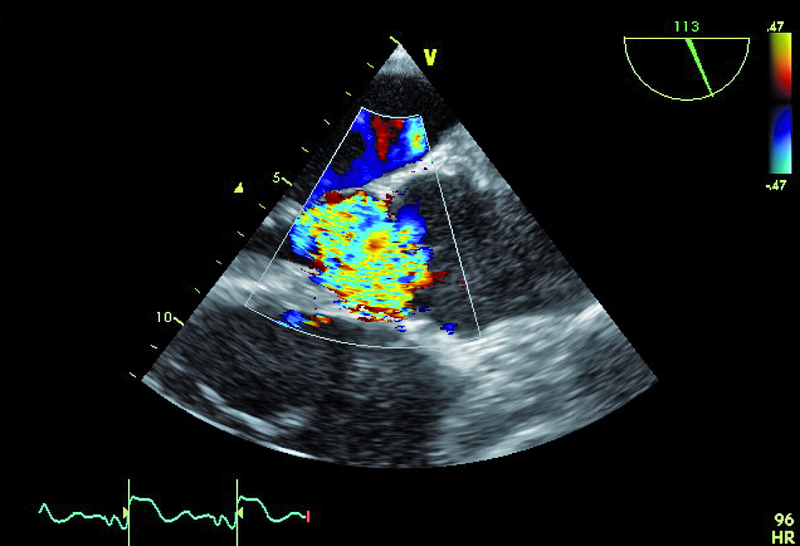

Rycina 4. Tryb kolorowego doplera. Projekcja przezprzełykowa górna w osi długiej aorty.

Medium 51

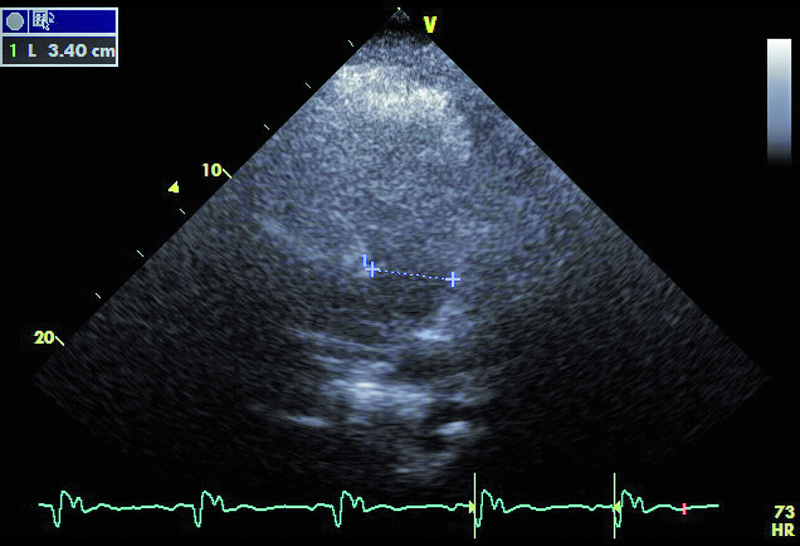

Rycina 5. Tryb 2D. Projekcja przymostkowa w osi krótkiej.

Medium 61

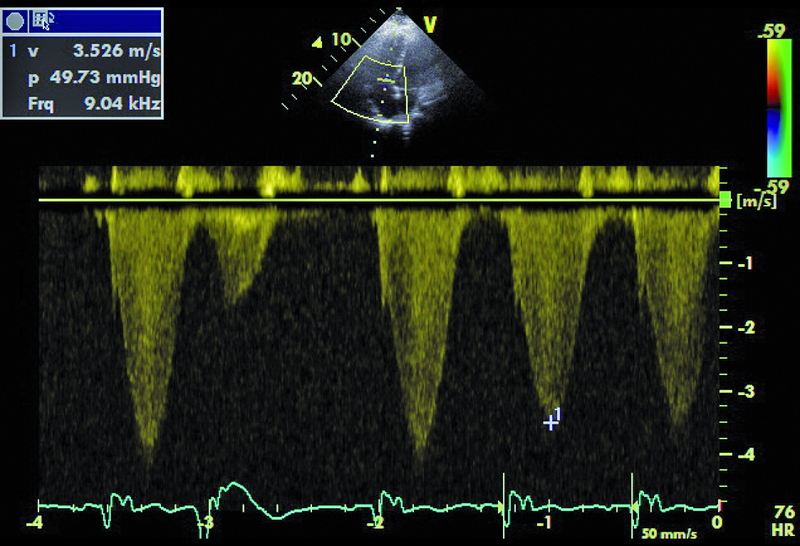

Rycina 6. Tryb doplera ciągłego. Projekcja koniuszkowa czterojamowa.

Rozwiązanie:

1. Poszerzenie opuszki aorty (ryc. 1, 2).

2. Powiększenie jamy lewego przedsionka (ryc. 1).

3. Dodatkowe echo w drodze odpływu lewej komory (ryc. 2, 3) – wegetacja?

4. Dodatkowe echo związane z przegrodą międzykomorową (ryc. 2) – wegetacja? szczątkowa membrana?

5. Perforacja lewego płatka (płatków?) zastawki aortalnej (ryc. 3).

6. Ciężka niedomykalność aortalna (ryc. 4).

7. Poszerzenie pnia tętnicy płucnej (ryc. 5).

8. Nadciśnienie płucne (ryc. 6).

9. Komorowe zaburzenia rytmu (ryc. 1, 6).
